概述:

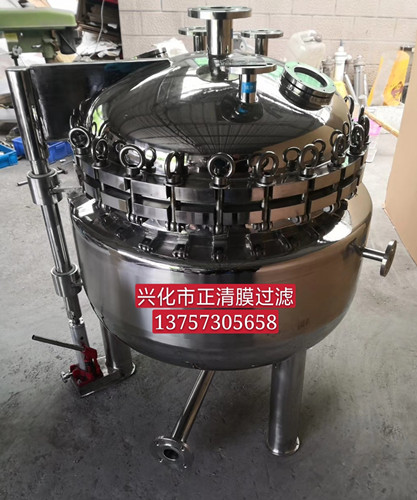

腳踏式快開袋式過濾器，是一種高效、節能的精密過濾設備。廣泛應用于醫藥、化工、食品等行業。該產品結構獨特、體積小、過濾效率高、濾液澄清、濾餅干燥、操作簡單、維護方便，是一種理想的過濾設備。
主要結構及工作原理:

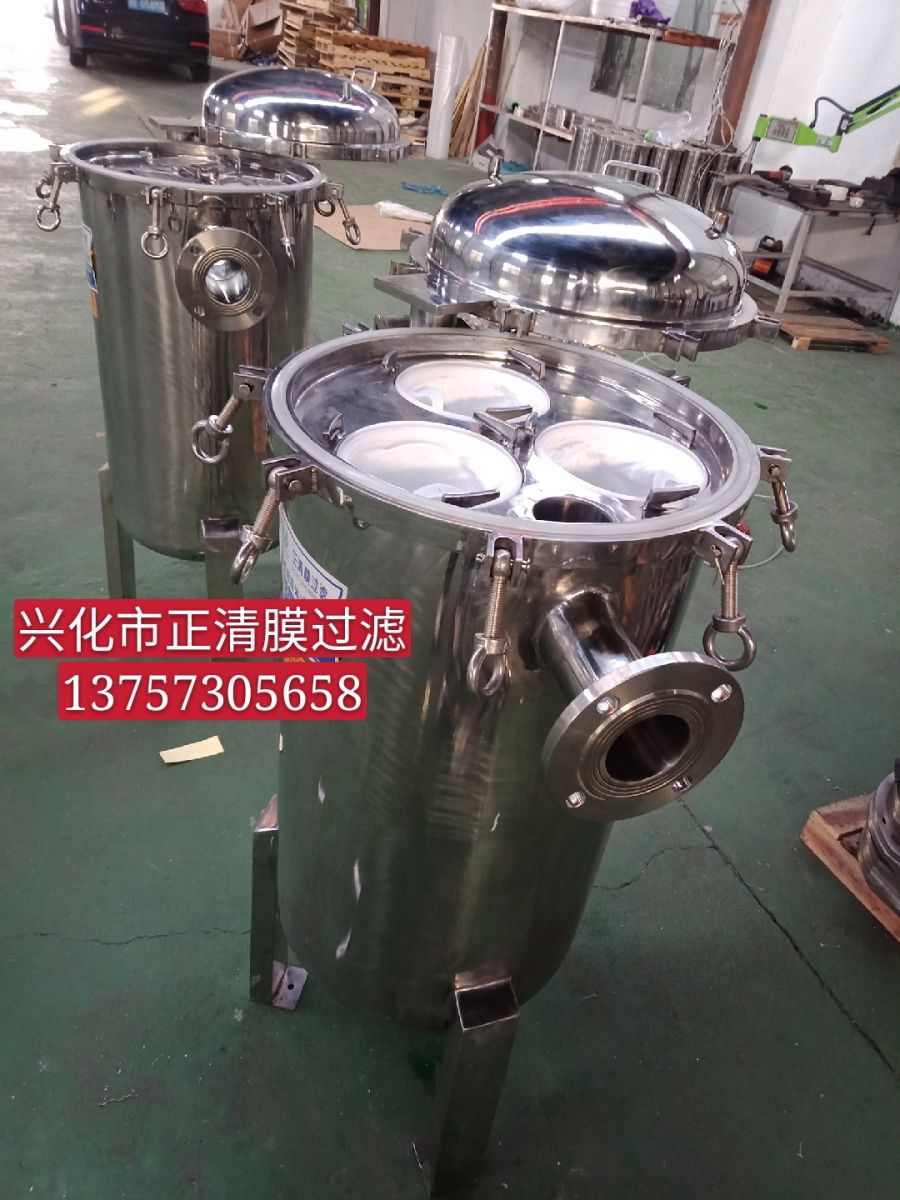

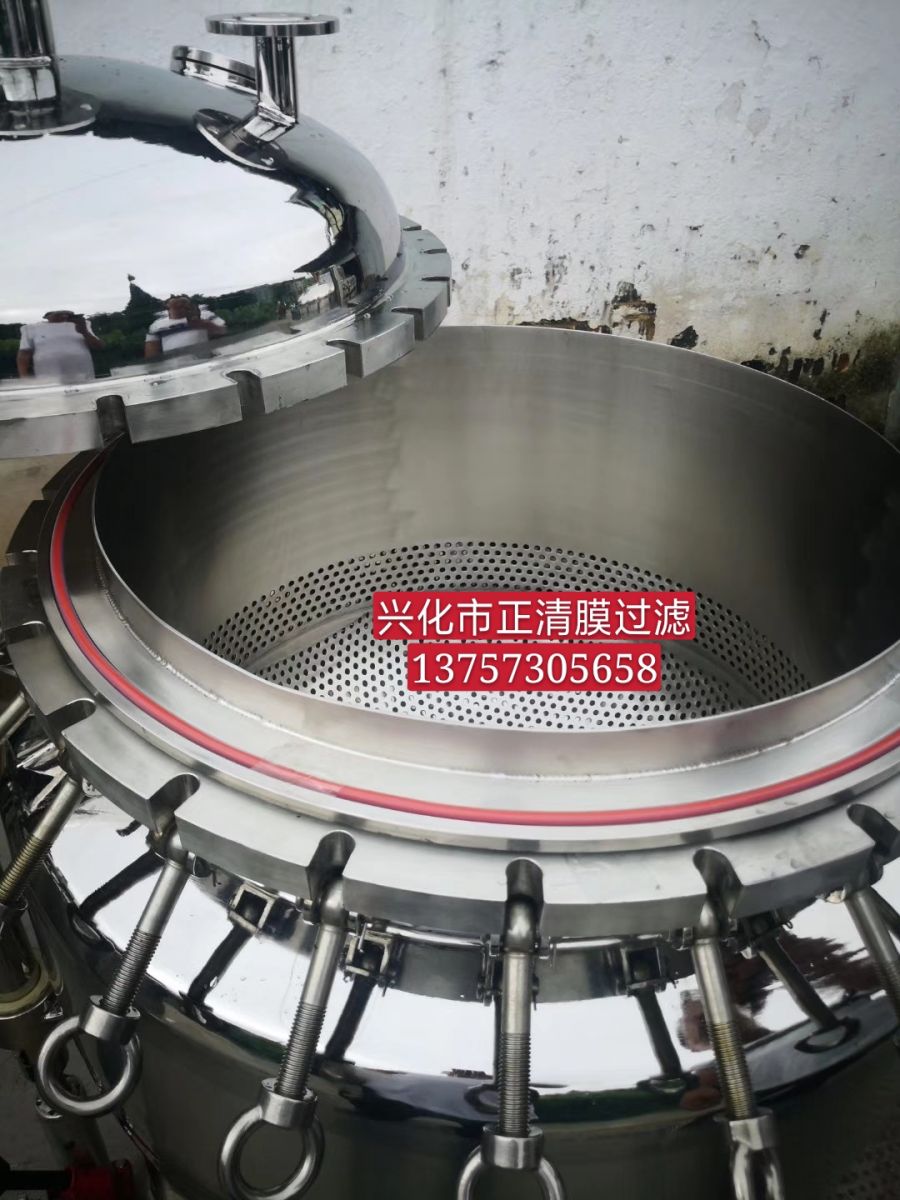

袋式過濾器，主要由過濾罐體、濾板、濾袋、起蓋機構組成。使用時先打開頂蓋，裝好濾袋，將懸浮液用泵送入過濾器，在壓力作用下，濾液從底部和側部出液口排入濾液接受槽。濾餅則被濾袋截留在過濾器內。當懸浮液輸送完畢，關閉進料閥，開啟壓縮空氣進行初步壓干。然后再關閉側線出液口，直到液餅完全壓干。關閉壓縮空氣，打開罐體頂部放空閥，卸下快開螺栓，腳踩踏板打開頂蓋，取出濾餅，根據實際情況進行清洗或更換濾袋。
型號說明：
型號說明
ZQMDS-1P1S：用于標準長度濾袋，過濾面積0.25m2。
ZQMDS-1P2S：用于雙倍標準長度濾袋，過濾面積0.5m2。
| 袋式過濾器規格 |
| 型號 |
濾袋編號 |
濾袋個數 |
過濾面積（m2） |
進出口徑 |
工作壓力 |
最大流量m2/h （粘度=1厘泊） |
| ZQMDS-1P1S |
1 |
1 |
0.25 |
ф50 |
0.5 |
15 |
| ZQMDS-1P2S |
2 |
1 |
0.50 |
ф50 |
0.5 |
30 |
| ZQMDS-2P2S |
2 |
2 |
1.0 |
ф50 |
0.5 |
60 |
| ZQMDS-3P2S |
2 |
3 |
1.5 |
ф50 |
0.5 |
90 |
| ZQMDS-4P2S |
2 |
4 |
2.0 |
ф100 |
0.5 |
120 |
| ZQMDS-5P2S |
2 |
5 |
2.5 |
ф150 |
0.5 |
150 |
| ZQMDS-6P2S |
2 |
6 |
3.0 |
ф200 |
0.5 |
180 |
| ZQMDS-7P2S |
2 |
7 |
3.5 |
ф200 |
0.5 |
210 |
| ZQMDS-8P2S |
2 |
8 |
4.0 |
ф250 |
0.5 |
240 |
| ZQMDS-10P2S |
2 |
10 |
5.0 |
ф250 |
0.5 |
300 |
| ZQMDS-12P2S |
2 |
12 |
6.0 |
ф300 |
0.5 |
360 |
| ZQMDS-14P2S |
2 |
14 |
7.0 |
ф300 |
0.5 |
420 |
| ZQMDS-16P2S |
2 |
16 |
8.0 |
ф300 |
0.5 |
480 |
| ZQMDS-18P2S |
2 |
18 |
9.0 |
ф350 |
0.5 |
540 |
| ZQMDS-20P2S |
2 |
20 |
10.0 |
ф350 |
0.5 |
600 |
| ZQMDS-22P2S |
2 |
22 |
11.0 |
ф350 |
0.5 |
660 |
| ZQMDS-24P2S |
2 |
24 |
12.0 |
ф350 |
0.5 |
720 |
注：設備尺寸大小，都可以根據客戶具體使用情況訂做。
|
